內置光學顯微鏡系統，加上一體成形的特殊暗室設計可防止訊號受外界干擾。XYZ三軸電動樣品載台可透過軟體移動載台，再使用內建的自動對焦功能可以更方便快速的搜索樣品位置，並針對樣品表面結構分布進行分析。
NSRaman軟體提供多樣化的使用方式，可預設多組測試條件參數並將其儲存為測試檔案，再依照使用者不同的需求使用適合的預設檔案，即可自動執行光譜採集，提供使用者更快速、更便利性的操作。
- 產品特點
- Image
- 產品規格
- 應用範疇
- 論文應用
- 自動化高靈敏的設計，效果媲美Renishaw、Ocean Optics等大型桌上型拉曼光譜儀
- 內置高靈敏光學顯微鏡系統
- 一體成形質感外觀配有特殊暗室設計，防止訊號受外界干擾
- 電動樣品載台，可自動執行XYZ軸移動
- 內建的自動對焦功能，可以快速找到測試位置
- 可依材料的特性，調整最佳雷射功率
- 便捷的軟體操作，可儲存多組測試參數，自動執行光譜採集
- 使用者可根據需求自行建置光譜資料庫，提供個人化管理功能
- 客製化軟體設計，可依據使用者需求進行功能的擴充
- 客製化樣品載具，樣品放置更穩定

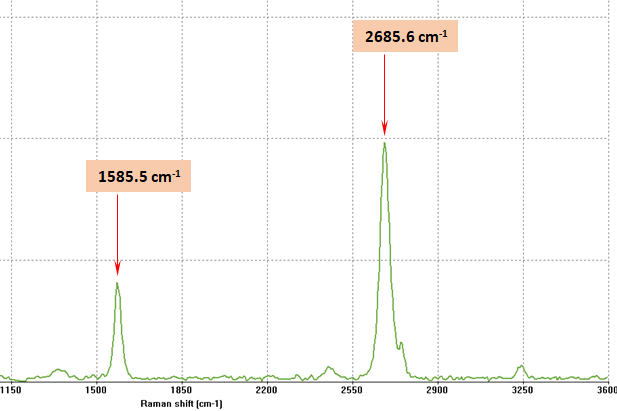

l 石墨烯拉曼光譜(Graphene spectrum)

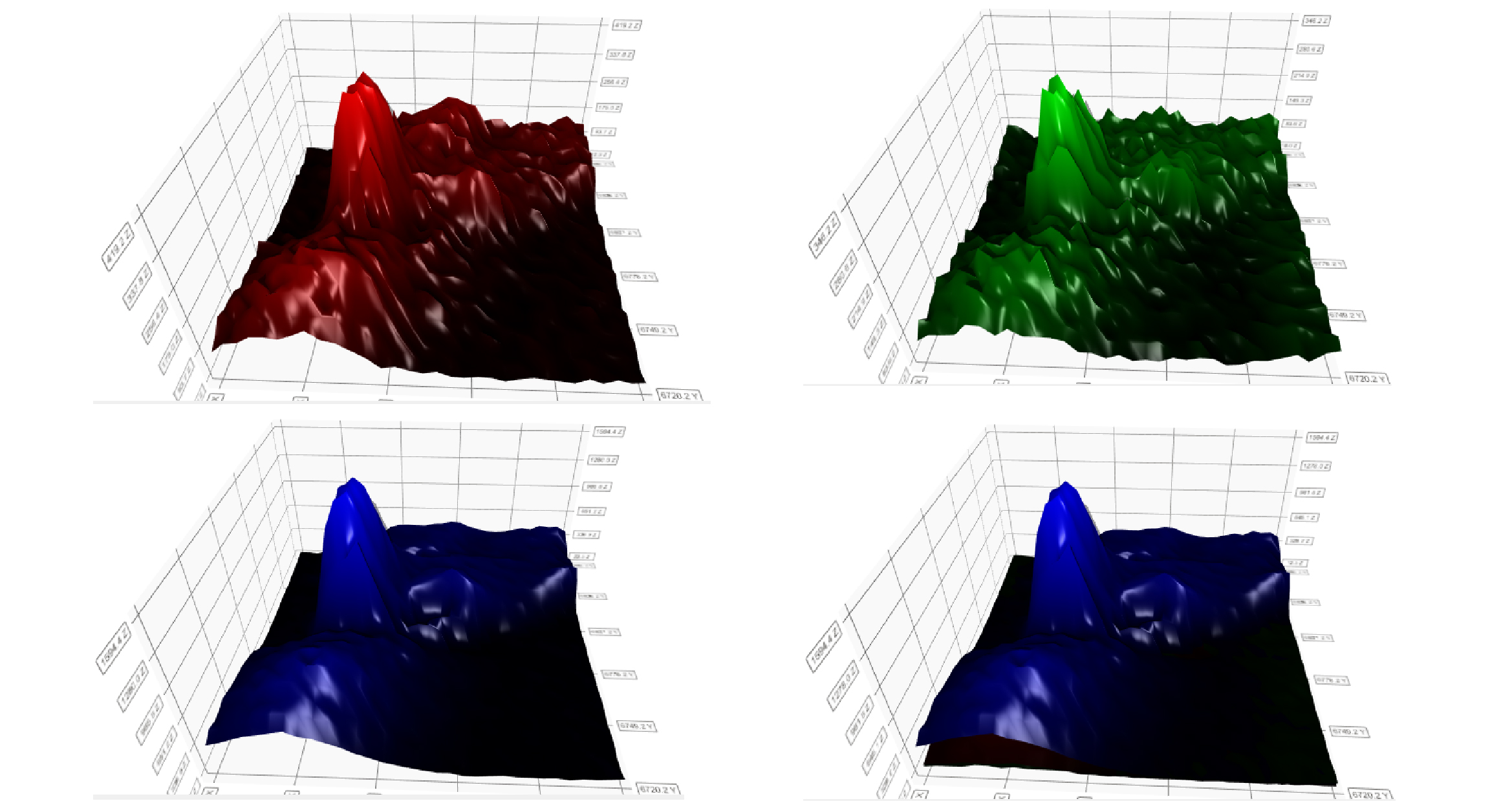

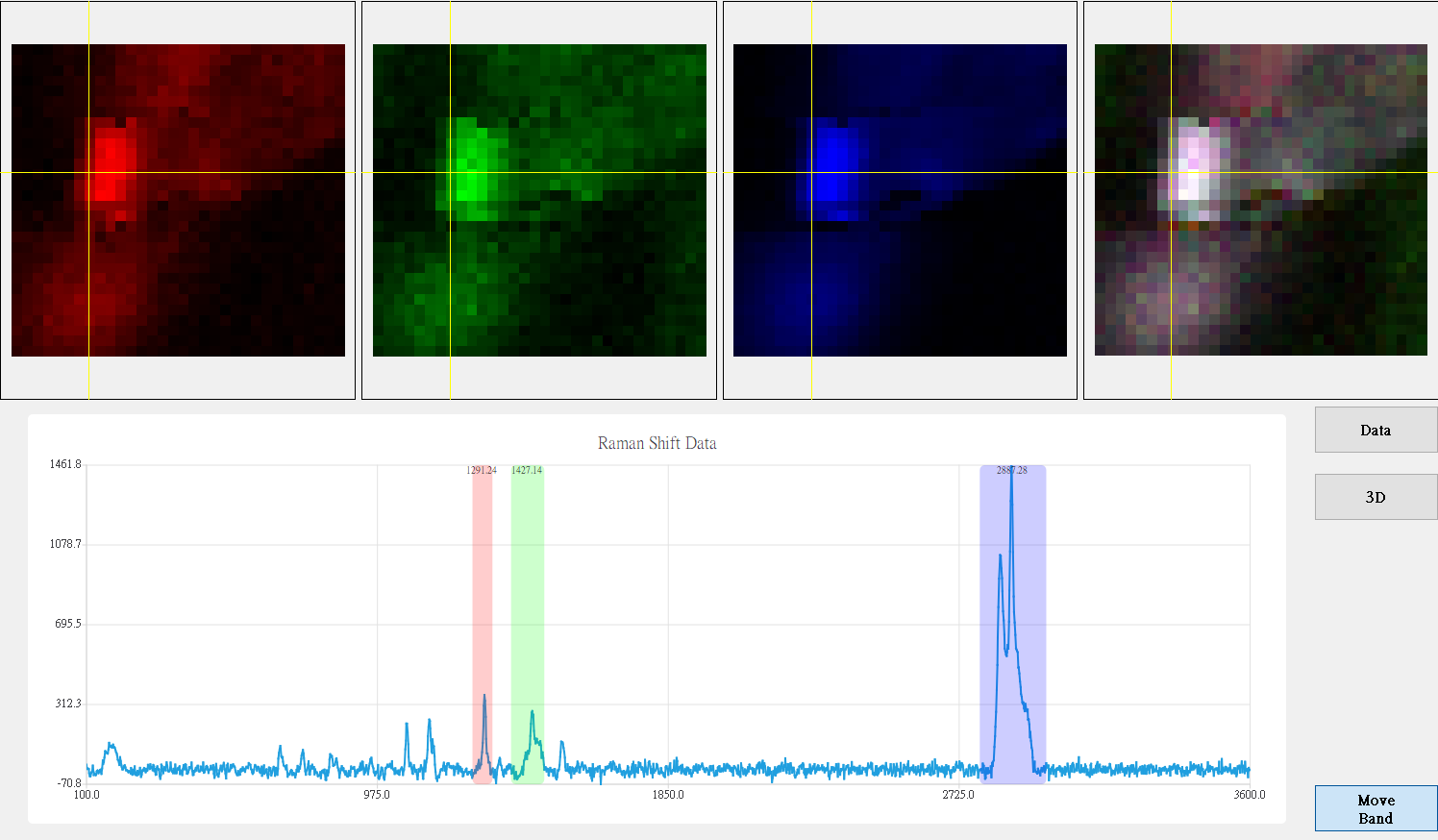

l 透過電動樣品載台及設定掃描範圍後，自動執行Mapping量測，並可生成2D、3D的拉曼光譜圖示。
|
Model |
NS200 Raman |
NS220 Raman |
NS240 Raman |
|
雷射波長 |
785nm ± 1 nm |
633 nm ± 1 nm |
532 nm ± 1 nm |
|
光譜範圍 |
100 cm -1 ~ 3,200 cm -1 |
100 cm -1 ~ 3,500 cm -1 |
100 cm -1 ~ 3,600 cm -1 |
|
雷射輸出功率 |
40 mW |
40 mW |
20 mW |
|
光譜解析度 |
≤ 10 cm -1 |
||
|
Collection Optics |
(Depends on Objective lens) |
||
|
曝光時間 |
Adjust by software |
||
|
NA 0.46 / WD 3.1 mm (Default) |
|||
|
Min : 50 msec ~ Max : 10 sec |
|||
|
External Power |
24V @ 5A |
||
|
重量 (Standard model) |
~ 12 kg (w/o Objective lens) |
||
|
尺寸 (Standard model) |
Head only : 140 x 162 x 228 mm³ |
||
|
I / O (interface) |
USB 3.0 |
||
|
軟體 |
NSRamanID |
||
|
資料格式 |
.txt, .csv |
||
|
資料圖庫 |
~200 materials |
||
|
使用者資料圖庫 |
Can be built by the user |
||
|
顯示 |
By laptop computer |
||
|
自動功能(Option) |
CCD光譜儀自動切換，自動對焦， |
||
拉曼光譜是一種分子結構檢測手段，每種物質都有獨特的拉曼光譜，就跟我們每個人都有他的指紋一樣，無論樣品是固體、液體、氣體、膠體、軟膏或粉末，拉曼都可以用來快速檢測其化學成分和結構。
|
Journal |
Article Title |
Year |
Authors |
|
Elsevier journal |
2023 |
Jaya Sitjar, Jiunn-Der Liao, Han Lee, Huey-Pin Tsai, Jen-Ren Wang, Chien-Hsiung Chen, Hao Wang, Bernard Haochih Liu |
|
|
Beilstein Archives |
2023 |
Phommachith Sonexai, Minh Van Nguyen, Bui The Huy, Yong-Ill Lee |
|
|
Nanoscale Horizons |
2022 |
Hyo Gyeong Lee, Seokbeom Roh, Hyun Jung Kim, Seokho Kim, Yoochan Hong, Gyudo Lee Ok Hee Jeon |
|
|
Elsevier journal |
Sensitive and reproducible detection of SARS-CoV-2 using SERS-based microdroplet sensor |
2022 |
Sohyun Park, Chang Su Jeon, Namhyun Choi, Joung-Il Moon, Kang Min Lee, Sung Hyun Pyun, Taejoon Kang, Jaebum Choo |
|
Journals Materials |
2022 |
Jaegyun Im, Dong-Myeong Lee, Jaegeun Lee |
|
|
Elsevier journal |
2022 |
Sunho Kim, Iris Baffour Ansah, Jong Seong Park, Hajun Dang, Namhyun Choi, Won-Chul Lee, Soo Hyun Lee, Ho Sang Jung, Dong-Ho Kim, Seung Min Yoo, Jaebum Choo, Shin-Hyun Kim, Sung-Gyu Park |
|
|
Applied Surface Science |
Bioinspired plasmonic nanoflower-decorated microneedle for label-free intradermal sensing |
2021 |
Vo Thi Nhat Linh, Sang-Gu Yim, ChaeWon Mun, Jun-Yeong Yang, Seunghun Lee, Yeon Woo Yoo, Dong Kyung Sung, Yong-Ill Lee, Dong-Ho Kim, Sung-Gyu Park, Seung Yun Yang, Ho Sang Jung |
|
ACS Omega |
2021 |
Junfei Ma, Ji-Hyeon Kim, Jaehun Na, Junki Min, Ga-Hyun Lee, Sungjin Jo, and Chang Su Kim |
|
|
Sensors and Actuators: B. Chemical |
|
2021 |
Hyo Geun Lee, Wook Choi, Seung Yun Yang, Dong-Ho Kim, Sung-Gyu Park, Min-Young Lee, Ho Sang Jung |
|
Analyst |
2020 |
Eun Hye Koh, Ji-Young Moon, Sung-Youn Kim, Won-Chul Lee, Sung-Gyu Park, Dong-Ho Kim, and Ho Sang Jung |
|
|
Sensors and Actuators: B. Chemical |
A Facile Low-Cost Paper-based SERS Substrate for Label-free Molecular Detection |
2019 |
Vo Thi Nhat Linh, Jungil Moon, ChaeWon Mun, Vasanthan Devaraj, Jin-Woo Oh, Sung-Gyu Park, Dong-Ho Kim, Jaebum Choo, Yong-Ill Lee, Ho Sang Jung |
|
Journal of Materials Chemistry C |
2019 |
Ho Sang Jung, Eun Hye Koh, ChaeWon Mun,Jeongho Min, Woosuk Sohng, Hoeil Chung, Jun-Yeong Yang, Seunghun Lee, Hyo Jung Kim, Sung-Gyu Park, Min-Young Lee, and Dong-Ho Kim |
|
|
ACS Applied Materials & Interfaces |
2018 |
Eun Hye Koh, ChaeWon Mun, ChunTae Kim, Sung-Gyu Park, Eun Jung Choi, Sun Ho Kim, Jaejeung Dang, Jaebum Choo, Jin-Woo Oh, Dong-Ho Kim, and Ho Sang Jung |
